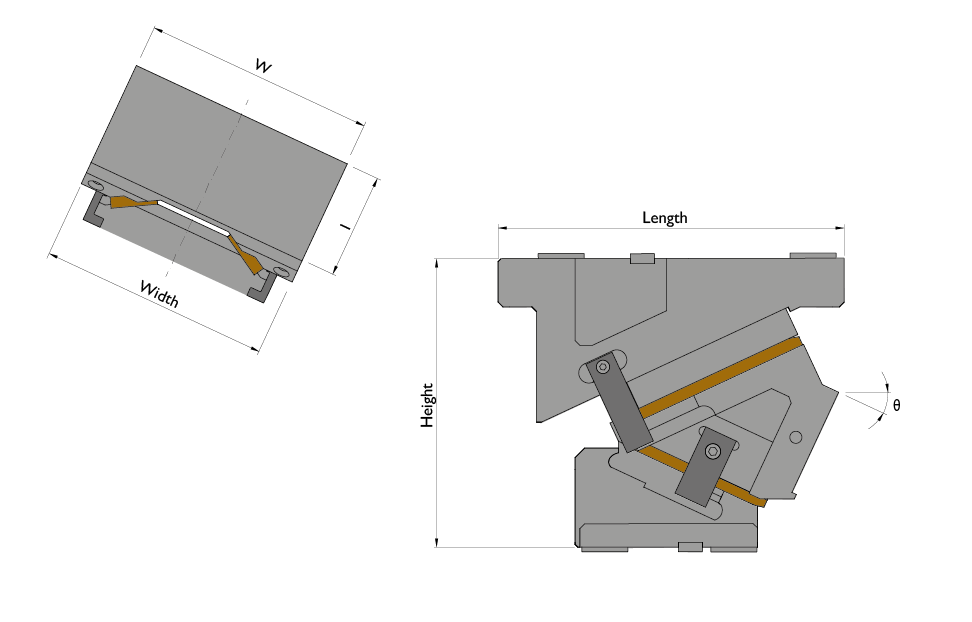

Order No. W
(mm)
θ
(º)
Stroke
(mm)
Working force
(Tnf)
Spring force
(kgf)
I
(mm)
Width
(mm)
Height
(mm)
Length
(mm)
PDF 3D
CACV-60-00 60 0 19.3 7 280 100 60 225 277
CACV-60-05 60 5 21.3 7 280 100 60 225 277
CACV-60-10 60 10 23.3 7 280 100 60 225 277
CACV-60-15 60 15 25.4 7 280 100 60 225 277
CACV-60-20 60 20 27.6 7 280 100 60 225 277
CACV-60-25 60 25 30 7 280 100 60 225 277
CACV-60-30 60 30 32.6 7 280 100 60 225 277
CACV-60-35 60 35 35.4 7 280 100 60 225 277
CACV-60-40 60 40 38.6 7 280 100 60 225 277
CACV-60-45 60 45 42.3 7 280 100 60 225 277
CACV-60-50 60 50 46.7 7 280 100 60 225 277
CACV-60-55 60 55 52.3 7 280 100 60 225 277
CACV-60-60 60 60 60 7 280 100 60 225 277
CACV-60-65 60 65 71 7 280 100 60 225 282
CACV-60-70 60 70 58.5 7 280 100 60 225 292
CACV-60-75 60 75 77.3 7 280 100 60 225 302
CACV-85-00 85 0 19.3 10 560 110 85 225 277
CACV-85-05 85 5 21.3 10 560 110 85 225 277
CACV-85-10 85 10 23.3 10 560 110 85 225 277
CACV-85-15 85 15 25.4 10 560 110 85 225 277.99
CACV-85-20 85 20 27.6 10 560 110 85 225 277
CACV-85-25 85 25 30 10 560 110 85 225 277
CACV-85-30 85 30 32.6 10 560 110 85 225 277
CACV-85-35 85 35 35.4 10 560 110 85 225 277
CACV-85-40 85 40 38.6 10 560 110 85 225 277
CACV-85-45 85 45 42.3 10 560 110 85 225 277
CACV-85-50 85 50 46.7 10 560 110 85 225 277
CACV-85-55 85 55 52.3 10 560 110 85 225 277
CACV-85-60 85 60 60 10 560 110 85 225 277
CACV-85-65 85 65 71 10 560 110 85 225 282
CACV-85-70 85 70 58.5 10 550 110 85 225 292
CACV-85-75 85 75 77.3 10 550 110 85 225 302
CACV-110-00 110 0 32.1 15 560 145 110 275 330
CACV-110-05 110 5 35.5 15 560 145 110 275 330
CACV-110-10 110 10 38.9 15 560 145 110 275 360
CACV-110-15 110 15 42.4 15 560 145 110 275 360
CACV-110-20 110 20 46.1 15 560 145 110 275 360
CACV-110-25 110 25 50 15 560 145 110 275 360
CACV-110-30 110 30 54.3 15 560 145 110 275 360
CACV-110-35 110 35 59 15 560 145 110 275 360
CACV-110-40 110 40 64.3 15 560 145 110 275 360
CACV-110-45 110 45 70.4 15 560 145 110 275 360
CACV-110-50 110 50 77.8 15 560 140 110 275 345
CACV-110-55 110 55 87.2 15 560 140 110 275 345
CACV-110-60 110 60 100 15 560 140 110 275 345
CACV-110-65 110 65 94.6 15 560 140 110 275 355
CACV-110-70 110 70 81.9 15 550 140 110 275 365
CACV-110-75 110 75 108.2 15 550 140 110 275 375
CACV-165-00 165 0 32.1 17 1100 115 165 300 360
CACV-165-05 165 5 35.5 17 1100 115 165 300 360
CACV-165-10 165 10 38.9 17 1100 115 165 300 360
CACV-165-15 165 15 42.4 17 1100 115 165 300 360
CACV-165-20 165 20 46.1 17 1100 115 165 300 360
CACV-165-25 165 25 50 17 1100 115 165 300 360
CACV-165-30 165 30 54.3 17 1100 115 165 300 360
CACV-165-35 165 35 59 17 1100 115 165 300 360
CACV-165-40 165 40 64.3 17 1100 115 165 300 360
CACV-165-45 165 45 70.4 17 1100 115 165 300 360
CACV-165-50 165 50 77.8 17 1100 115 165 300 360
CACV-165-55 165 55 61 17 1100 115 165 300 360
CACV-165-60 165 60 40 17 1100 115 165 300 367
CACV-165-65 165 65 47.3 17 1100 115 165 300 375
CACV-165-70 165 70 58.5 17 1100 115 165 300 385
CACV-165-75 165 75 58 17 1100 115 165 300 395
CACV-200-00 200 0 32.1 22 1100 115 200 300 360
CACV-200-05 200 5 35.5 22 1100 115 200 300 360
CACV-200-10 200 10 38.9 22 1100 115 200 300 360
CACV-200-15 200 15 42.4 22 1100 115 200 300 360
CACV-200-20 200 20 46.1 22 1100 115 200 300 360
CACV-200-25 200 25 50 22 1100 115 200 300 360
CACV-200-30 200 30 54.3 22 1100 115 200 300 360
CACV-200-35 200 35 59 22 1100 115 200 300 360
CACV-200-40 200 40 64.3 22 1100 115 200 300 360
CACV-200-45 200 45 70.4 22 1100 115 200 300 360
CACV-200-50 200 50 77.8 22 1100 115 200 300 360
CACV-200-55 200 55 52.3 22 1100 115 200 300 360
CACV-200-60 200 60 60 22 1100 115 200 300 367
CACV-200-65 200 65 71 22 1100 115 200 300 375
CACV-200-70 200 70 58.5 22 1100 115 200 300 385
CACV-200-75 200 75 77.3 22 1100 115 200 300 395
CACV-250-00 250 0 32.1 29 2200 115 250 300 360
CACV-250-05 250 5 35.5 29 2200 115 250 300 360
CACV-250-10 250 10 38.9 29 2200 115 250 300 360
CACV-250-15 250 15 42.4 29 2200 115 250 300 360
CACV-250-20 250 20 46.1 29 2200 115 250 300 360
CACV-250-25 250 25 50 29 2200 115 250 300 360
CACV-250-30 250 30 54.3 29 2200 115 250 300 360
CACV-250-35 250 35 59 29 2200 115 250 300 360
CACV-250-40 250 40 64.3 29 2200 115 250 300 360
CACV-250-45 250 45 70.4 29 2200 115 250 300 360
CACV-250-50 250 50 77.8 29 2200 115 250 300 360
CACV-250-55 250 55 52.3 29 2200 115 250 300 360
CACV-250-60 250 60 60 29 2200 115 250 300 367
CACV-250-65 250 65 71 29 2200 115 250 300 375
CACV-250-70 250 70 58.5 29 2200 115 250 300 385
CACV-250-75 250 75 77.3 29 2200 115 250 300 395
CACV-300-00 300 0 38.6 37 2200 155 300 375 395
CACV-300-05 300 5 42.6 37 2200 155 300 375 390
CACV-300-10 300 10 46.7 37 2200 155 300 375 394.13
CACV-300-15 300 15 50.9 37 2200 155 300 375 395.82
CACV-300-20 300 20 55.3 37 2200 155 300 375 397.08
CACV-300-25 300 25 60 37 2200 155 300 375 404.71
CACV-300-30 300 30 65.1 37 2200 155 300 375 408.22
CACV-300-35 300 35 70.8 37 2200 155 300 375 404.52
CACV-300-40 300 40 77.1 37 2200 155 300 375 400.46
CACV-300-45 300 45 84.5 37 2200 155 300 375 400
CACV-300-50 300 50 93.3 37 2200 155 300 375 410
CACV-300-55 300 55 104.6 37 2200 155 300 375 410
CACV-300-60 300 60 120 37 2200 155 300 375 420
CACV-300-65 300 65 94.6 37 2200 155 300 375 438
CACV-300-70 300 70 73.1 37 2200 155 300 375 455
CACV-300-75 300 75 96.6 37 2200 155 300 375 475
CACV-350-00 350 0 38.6 41 2800 155 350 375 395
CACV-350-05 350 5 42.6 41 2800 155 350 375 409.62
CACV-350-10 350 10 46.7 41 2800 155 350 375 414.52
CACV-350-15 350 15 50.9 41 2800 155 350 375 408.6
CACV-350-20 350 20 55.3 41 2800 155 350 375 422.92
CACV-350-25 350 25 60 41 2800 155 350 375 421.53
CACV-350-30 350 30 65.1 41 2800 155 350 375 418.5
CACV-350-35 350 35 70.8 41 2800 155 350 375 415.89
CACV-350-40 350 40 77.1 41 2800 155 350 375 410.78
CACV-350-45 350 45 84.5 41 2800 155 350 375 410
CACV-350-50 350 50 93.3 41 2800 155 350 375 420
CACV-350-55 350 55 87.2 41 2800 155 350 375 430
CACV-350-60 350 60 90 41 2800 155 350 375 445
CACV-350-65 350 65 94.6 41 2800 155 350 375 450
CACV-350-70 350 70 87.7 41 2800 155 350 375 460
CACV-350-75 350 75 96.6 41 2800 155 350 375 465
CACV-400-00 400 0 38.6 45 3300 155 400 375 395
CACV-400-05 400 5 42.6 45 3300 155 400 375 390
CACV-400-10 400 10 46.7 45 3300 155 400 375 394.13
CACV-400-15 400 15 50.9 45 3300 155 400 375 395.82
CACV-400-20 400 20 55.3 45 3300 155 400 375 397.08
CACV-400-25 400 25 60 45 3300 155 400 375 404.71
CACV-400-30 400 30 65.1 45 3300 155 400 375 408.22
CACV-400-35 400 35 70.8 45 3300 155 400 375 404.52
CACV-400-40 400 40 77.1 45 3300 155 400 375 400.46
CACV-400-45 400 45 84.5 45 3300 155 400 375 400
CACV-400-50 400 50 93.3 45 3300 155 400 375 410
CACV-400-55 400 55 104.6 45 3300 155 400 375 423
CACV-400-60 400 60 120 45 3300 155 400 375 440
CACV-400-65 400 65 94.6 45 3300 155 400 375 458
CACV-400-70 400 70 73.1 45 3300 155 400 375 475
CACV-400-75 400 75 96.6 45 3300 155 400 375 495
