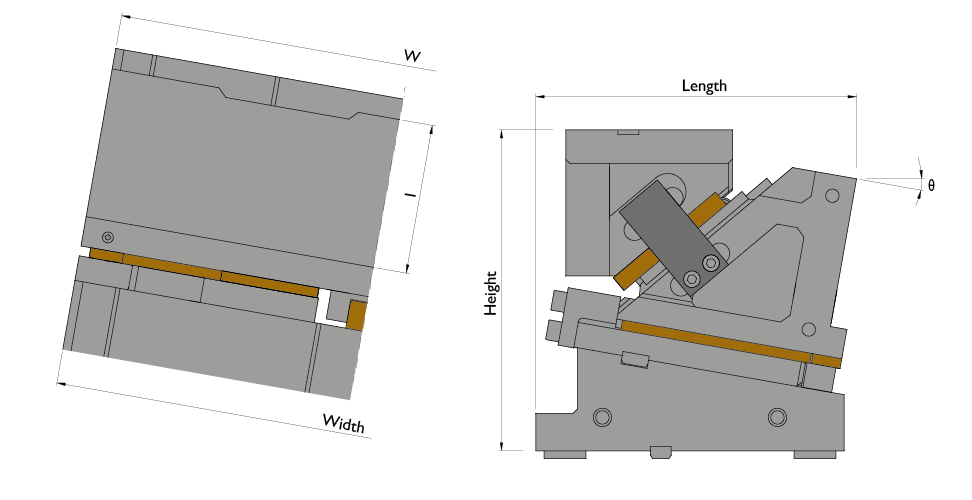

Order No. W
(mm)
θ
(º)
Stroke
(mm)
Working force
(Tnf)
Spring force
(kgf)
I
(mm)
Width
(mm)
Height
(mm)
Length
(mm)
PDF 3D
CDCL-500-00-60 500 0 60 32 2200 180 500 385 370
CDCL-500-05-60 500 5 60 32 2200 180 500 385 370
CDCL-500-10-60 500 10 60 32 2200 180 500 385 384.93
CDCL-500-15-60 500 15 60 32 2200 180 500 385 400.17
CDCL-500-20-60 500 20 60 32 2200 180 500 385 413.93
CDCL-600-00-60 600 0 60 32 2200 180 600 385 370
CDCL-600-05-60 600 5 60 32 2200 180 600 385 370
CDCL-600-10-60 600 10 60 32 2200 180 600 385 384.93
CDCL-600-15-60 600 15 60 32 2200 180 600 385 400.17
CDCL-600-20-60 600 20 60 32 2200 180 600 385 413.93
CDCL-700-00-60 700 0 60 48 2200 180 700 385 370
CDCL-700-05-60 700 5 60 48 2200 180 700 385 370
CDCL-700-10-60 700 10 60 48 2200 180 700 385 384.93
CDCL-700-15-60 700 15 60 48 2200 180 700 385 400.17
CDCL-700-20-60 700 20 60 48 2200 180 700 385 413.93
CDCL-800-00-60 800 0 60 48 2200 180 800 385 370
CDCL-800-05-60 800 5 60 48 2200 180 800 385 370
CDCL-800-10-60 800 10 60 48 2200 180 800 385 384.93
CDCL-800-15-60 800 15 60 48 2200 180 800 385 400.17
CDCL-800-20-60 800 20 60 48 2200 180 800 385 413.93
CDCL-900-00-60 900 0 60 64 4400 180 900 385 370
CDCL-900-05-60 900 5 60 64 4400 180 900 385 370
CDCL-900-10-60 900 10 60 64 4400 180 900 385 384.93
CDCL-900-15-60 900 15 60 64 4400 180 900 385 400.17
CDCL-900-20-60 900 20 60 64 4400 180 900 385 413.93
CDCL-1000-00-60 1000 0 60 64 4400 180 1000 385 370
CDCL-1000-05-60 1000 5 60 64 4400 180 1000 385 370
CDCL-1000-10-60 1000 10 60 64 4400 180 1000 385 384.93
CDCL-1000-15-60 1000 15 60 64 4400 180 1000 385 400.17
CDCL-1000-20-60 1000 20 60 64 4400 180 1000 385 413.93
